节能型回流焊在电子制造中的适配与使用观察 焊接设备的绿色转型之路

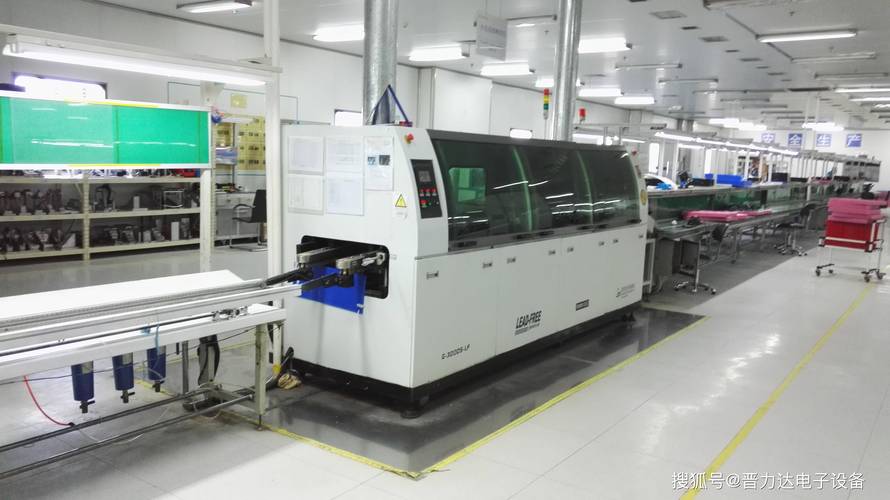

随着电子产品向高密度、微型化方向发展，以及全球对碳排放和能耗要求的日益严苛，回流焊作为SMT（表面贴装技术）产线中的核心焊接设备，正经历从“单纯满足工艺”到“高效节能与工艺并重”的转型。节能型回流焊并非简单降低功率，而是通过结构优化、加热方式革新与智能控制，在保证焊接质量的前提下显著减少电能与氮气消耗。本文基于实际生产场景，探讨节能型回流焊在电子制造中的适配要点与使用观察。

一、节能型回流焊的技术特征与节能路径

传统回流焊的能耗大户在于加热区持续满功率补偿、热风对流效率低、氮气大量流失以及炉膛保温不足。节能型设备通常从四个维度切入：

1. 加热与保温设计：采用高密度保温棉与多层炉膛结构，减少散热；加热区分为多个独立控温模块，配合PID与模糊控制算法，仅在必要时段输出功率。
2. 热风循环优化：改进风道与喷嘴，提升热交换效率，降低风机功耗。部分机型使用双通道或多级风量调节，空载时自动降速。
3. 氮气管理：针对无铅焊接与高可靠性产品，氮气消耗是主要成本之一。节能型回流焊配备闭环氧浓度监测与分区流量控制，仅在确需低氧的区域（焊接区、冷却区前段）维持高纯度，预热区可适当放宽。
4. 智能待机与快速升温：生产间歇进入低功耗休眠模式，重新启动时短时间恢复炉温，减少频繁升降温的能量损失。

二、在电子制造中的适配考量

节能不等于牺牲工艺。实际适配中需重点关注以下环节：

1. 温度曲线匹配：不同PCB厚度、元件密度与焊膏类型需要差异化温区设置。节能机型通常提供更细的温区划分（如8~12温区），便于精确控制预热斜率、恒温时间与回流峰值。适配时需用炉温测试仪验证，防止因节能控制导致预热不足或冷却过快。
2. 载具与传板方式：合理使用合成石或铝合金载具可减少PCB变形，同时降低炉内热质量波动带来的多余能耗。对于双面焊接，第二次过炉应调整底部温区，避免已焊面二次熔化。
3. 氮气浓度与焊接质量：在氮气氛围下，焊点润湿性更好，氧化减少。但并非所有产品都需要极低氧浓度。适配时可根据IPC标准与客户要求，将氧浓度设定在500~1000 ppm（一般产品）或更低（高可靠性产品）。节能型设备的流量自适应能力可降低氮气用量20%~40%。
4. 产线节拍与炉长匹配：节能效果与产能利用率直接相关。小批量多品种场景宜选择带快速换线功能的紧凑型回流焊，避免大炉子长期空烧；大批量连续生产则应发挥其热回收与分区控制的优势。

三、实际使用观察与效果

在多条SMT产线的对比观察中，节能型回流焊表现出以下典型特征：

1. 能耗下降明显：与传统同规格设备相比，空载与负载综合节电约15%~30%，氮气消耗降低约20%~50%。部分机型通过热回收装置可将冷却区废热用于预热区补温，进一步降低加热功耗。
2. 炉温稳定性提升：由于分区独立控制与更好的保温，炉内温度波动从±3℃缩小至±1.5℃以内，焊点外观与IMC（金属间化合物）厚度更一致，虚焊与立碑不良率有所下降。
3. 维护与操作变化：节能设计减少了加热管频繁启停，延长了发热体寿命；但过滤器与风道需定期清理，否则风量下降会反而增加能耗。操作人员需要理解“节能模式”的适用边界，避免在关键产品上过度追求低功耗而牺牲焊点可靠性。
4. 适配难点：部分老旧焊膏或高吸热元件对温度曲线敏感，若节能控制策略过于激进（如快速降温、低风量），可能出现冷焊或残留过多。建议在导入阶段进行DOE（实验设计）验证，锁定工艺窗口后再启用深度节能模式。

四、选择与使用建议

面向电子制造企业，选择节能型回流焊时应结合产品组合与长期运营成本：

• 优先考虑具备分区独立控温、闭环氮气控制与能量回收选项的机型。
• 要求供应商提供实际能耗曲线与第三方测试报告，而非仅依据铭牌功率。
• 在生产计划中合理安排连续烘烤与待机休眠，利用夜间电价或错峰生产。
• 建立温曲线定期点检制度，确保节能不影响焊接强度与电气性能。

五、

节能型回流焊并非营销噱头，而是SMT设备在“双碳”背景下的务实进化。它要求工艺人员从只关注温度曲线，转变为同时关注热效率、气氛控制与生产节拍。通过合理适配与精细使用，电子制造企业完全可以在保证焊接可靠性的显著降低单板能耗与气体成本。随着宽禁带半导体加热、AI温度预测与数字孪生技术的引入，回流焊的节能潜力还将进一步释放，成为智能工厂中绿色制造的关键一环。
